Principal conclusão: A Lei de Moore, como a conhecíamos — a miniaturização dos transistores a cada dois anos — atingiu seus limites físicos e econômicos. A indústria de semicondutores está reinventando o progresso por meio de chiplets, empilhamento 3D, arquiteturas específicas para cada domínio e codesign entre hardware, software e materiais. O desempenho não é mais medido apenas pela contagem de transistores, mas por métricas como desempenho por watt e densidade computacional efetiva. Essa mudança marca uma era mais criativa, focada em sistemas, onde a inovação surge da integração, e não apenas da miniaturização.

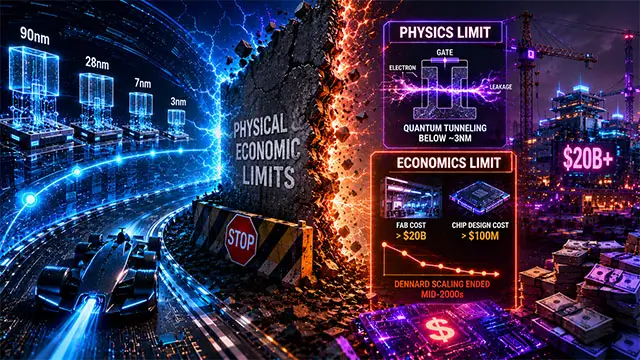

Por que o dimensionamento tradicional chegou a um impasse?
Durante décadas, o progresso dos chips significou transistores menores e velocidades de clock mais altas. Mas esse caminho direto agora está bloqueado por duas barreiras:
• Física: Abaixo de aproximadamente 3 nanômetros, o tunelamento quântico faz com que os elétrons vazem através dos gates dos transistores, degradando a confiabilidade e a eficiência energética.
• Economia: Uma fábrica de semicondutores de última geração custa mais de 20 bilhões de dólares, e projetar um único chip de ponta pode custar centenas de milhões de dólares. A miniaturização de Dennard — a expectativa, antes confiável, de que transistores menores reduziriam automaticamente a densidade de potência — chegou ao fim em meados dos anos 2000.
Resumindo, a antiga fórmula de "diminuir o transistor, aumentar a frequência do clock" já não oferece melhorias com boa relação custo-benefício.
A Ascensão da Integração Heterogênea e dos Chiplets
Em vez de um único chip monolítico que tenta fazer tudo, os arquitetos de chips agora montam sistemas a partir de múltiplos chips especializados — uma abordagem chamada integração heterogênea. No centro dessa revolução estão os chiplets: pequenos circuitos integrados modulares interligados em um único encapsulamento com interconexões de alta velocidade.
• Um processador moderno pode combinar chiplets separados para CPU, gráficos, aceleração de IA e entrada/saída, cada um fabricado em seu nó de processo ideal.
• Os defeitos ficam confinados a um único chiplet, em vez de descartar um chip inteiro, melhorando drasticamente o rendimento de fabricação e reduzindo os custos.
• Exemplos: processadores EPYC e Ryzen da AMD, Meteor Lake da Intel e chips Ultra da série M da Apple.
O padrão aberto Universal Chiplet Interconexão Expressa A UCIe, apoiada por mais de 120 empresas, visa criar um ecossistema plug and play onde os chiplets de diferentes fornecedores se misturam perfeitamente — muito semelhante aos periféricos padronizados USB.

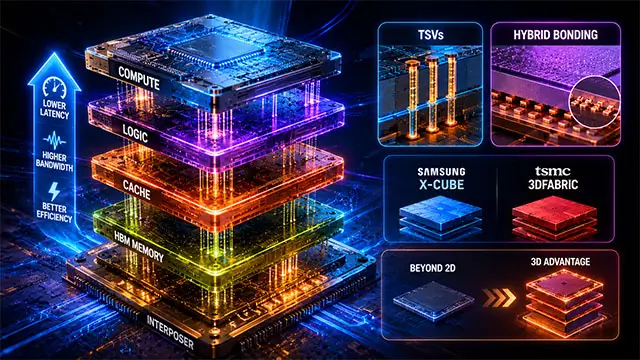

Empilhamento vertical: embalagens 3D
Se os transistores não podem ser compactados com maior densidade em duas dimensões, a próxima fronteira é a terceira. A tecnologia avançada de encapsulamento 3D empilha múltiplas camadas de silício verticalmente, conectadas por meio de estruturas microscópicas. através de vias de silício (TSVs).
• O empilhamento reduz a distância percorrida pelos dados, diminuindo a latência e o consumo de energia, ao mesmo tempo que aumenta a largura de banda.
• A técnica mais avançada, a ligação híbrida, funde as almofadas de cobre entre os chips empilhados sem esferas de solda, alcançando conexões com espaçamento submicrométrico.
• O portfólio “X Cube” da Samsung e “3D Fabric” da TSMC está levando essa tecnologia à produção em larga escala.
O resultado: processadores onde computação e memória são fundidas em um único bloco tridimensional, oferecendo níveis de desempenho que o escalonamento planar tradicional jamais conseguiria alcançar.
Arquiteturas específicas de domínio: hardware desenvolvido especificamente para a tarefa.
Os processadores de uso geral estão dando lugar a chips que incorporam aceleradores de hardware dedicados, projetados para tarefas específicas.
• TPUs do Google e Motor Neural da Apple Acelerar o aprendizado de máquina.
• O superchip Grace Hopper da NVIDIA Combina CPU, GPU e memória de alta largura de banda, otimizada para o treinamento de grandes modelos de linguagem.
A era do silício de tamanho único está chegando ao fim. Conjuntos heterogêneos de mecanismos específicos para cada tarefa, integrados em um único encapsulamento, agora oferecem os melhores resultados.
A Revolução do Design Colaborativo: Hardware, Software e Materiais
O progresso depende cada vez mais da inovação simultânea em diversas disciplinas.
• Novos materiais: O rutênio está substituindo o cobre em camadas de interconexão críticas, proporcionando menor resistência em escalas minúsculas. O nitreto de gálio (GaN) e o carbeto de silício (SiC) estão substituindo o silício na eletrônica de potência, oferecendo maior eficiência.
• Software e compiladores estão sendo redesenhados para distribuir o código de forma otimizada entre clusters de chiplets heterogêneos.
• A própria IA Agora, isso ajuda a projetar chips — ferramentas como o DSO.ai da Synopsys usam aprendizado por reforço para explorar espaços de projeto e otimizar plantas baixas, podendo reduzir semanas do ciclo de projeto.
Essa estreita integração entre hardware, software e materiais é o novo motor da inovação em chips.
Novas métricas para uma nova era
A definição de progresso mudou:
• Desempenho por watt
• Densidade computacional efetiva
• Largura de banda de memória por joule
• Custo total de propriedade
Um chip com menos transistores pode oferecer melhor desempenho no mundo real por meio de arquitetura e encapsulamento mais inteligentes. A indústria mede cada vez mais o sucesso pela eficácia com que resolve problemas reais — renderizar um videogame, treinar um modelo de linguagem complexo ou analisar imagens médicas na borda — e não apenas pela quantidade de transistores.
Conclusão
A simples corrida por transistores que definiu a Lei de Moore por mais de 50 anos deu lugar a uma abordagem mais rica e multidimensional. A próxima Lei de Moore será escrita em chiplets, empilhamento 3D, aceleradores de domínio específico e codesign profundo.
